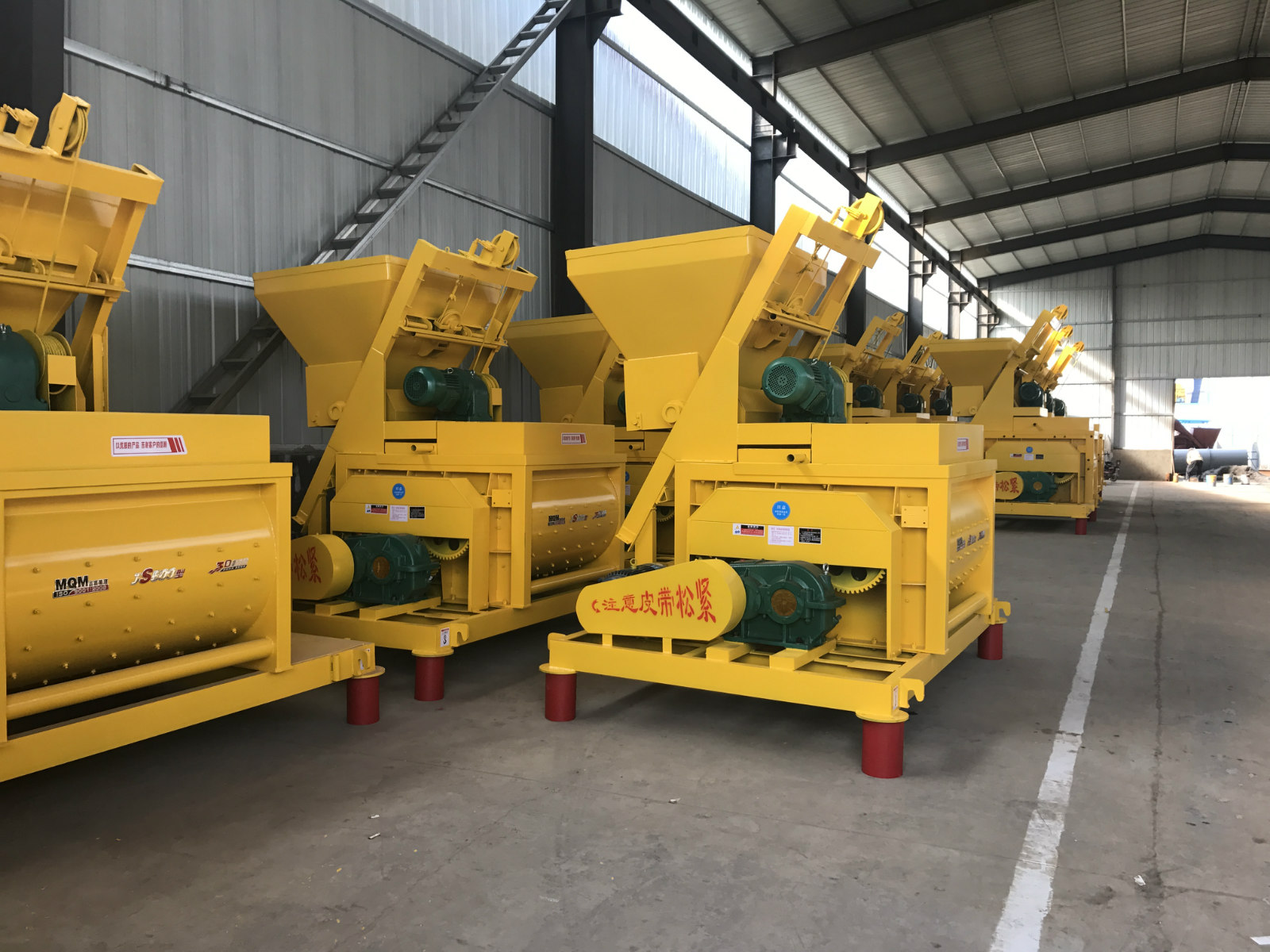

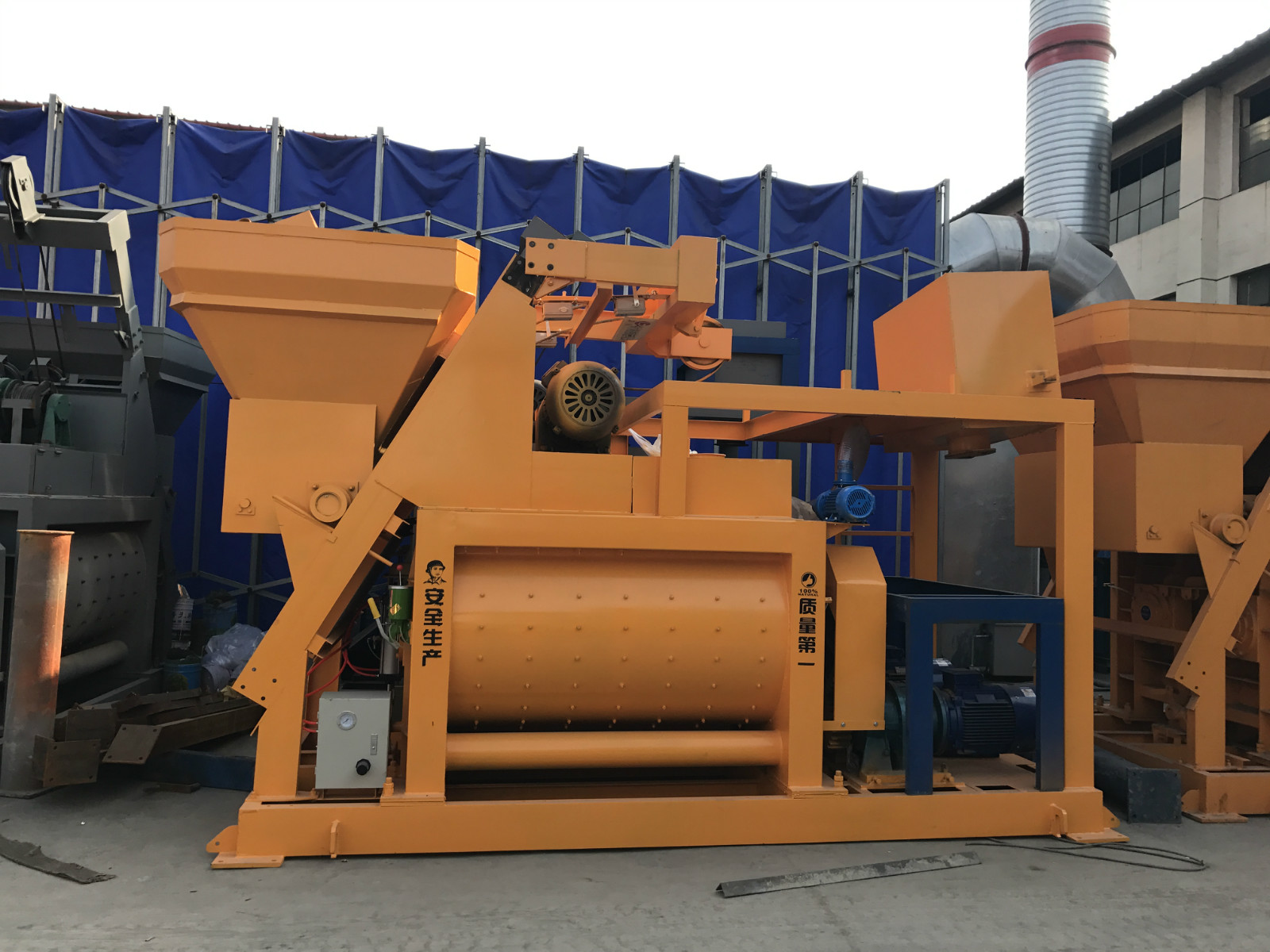

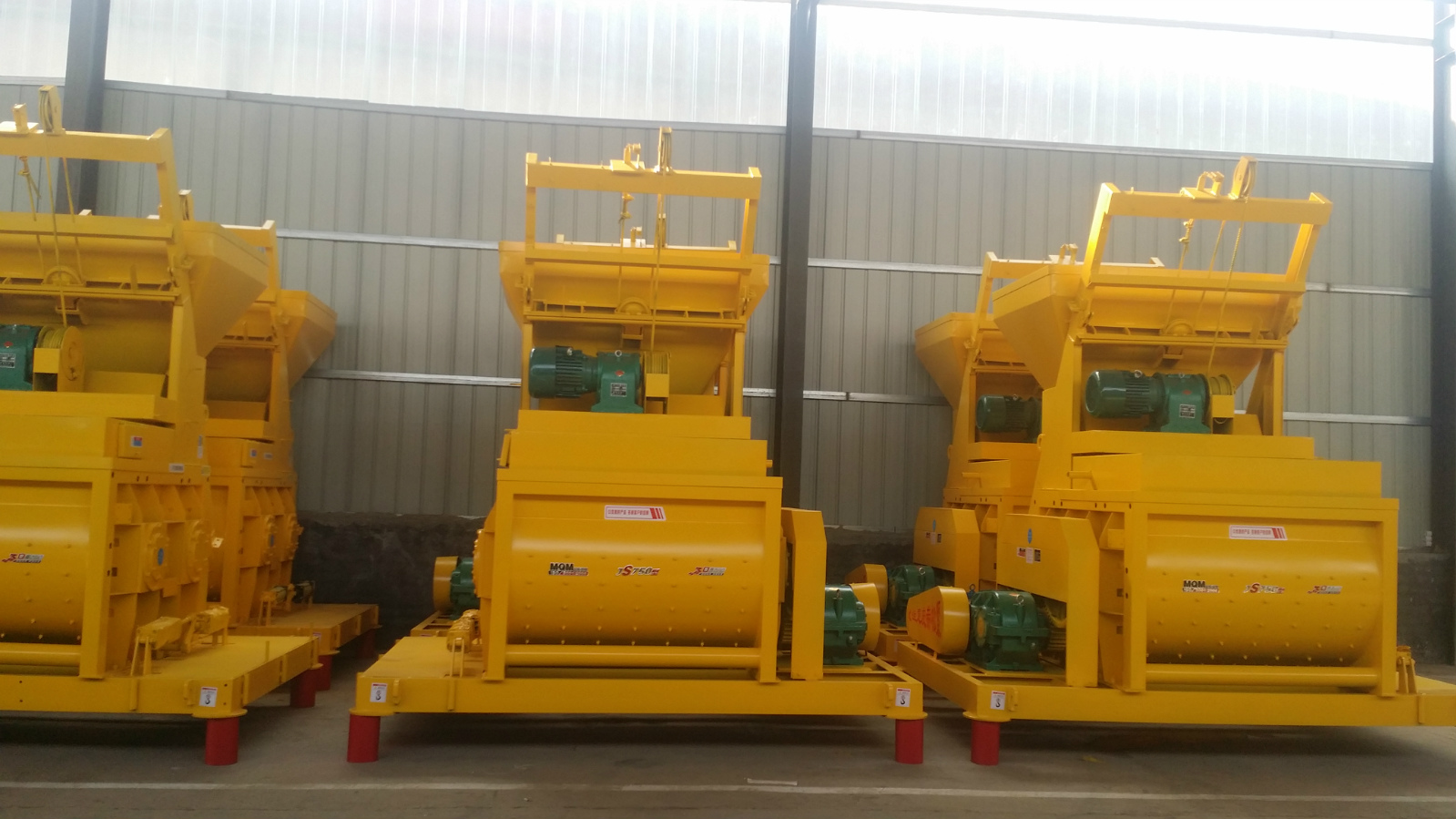

混凝土搅拌机

JS系列混凝土搅拌机拥有良好的搅拌性能，设备采用螺旋式双卧轴强制式搅拌主机，不仅搅拌机能强，对于干硬性、塑性以及各种配比的混凝土均能达到良好的搅拌效果。
【生产能力】 25-150m3/h
【应用范围】中小型建筑工程

电话：15137151311

产品特点
技术参数
在线订购

产品特点

1、搅拌均匀：搅拌筒内镶五种衬板，均用沉头螺钉与筒体联接紧固，使水泥搅拌更加均匀；

2、结构紧凑：骨料采用斗式提升机上料，结构紧凑，占地面积小；

3、设计先进：搅拌机采用皮带-螺旋锥齿行星减速机传动形式，结构紧凑、噪音低，具有过载保护的功能；

4、操作简便：电气控制系统全部采用进口元器件，功能齐全，性能可靠，操作使用方便。

工作原理

JS系列搅拌机搅拌系统是由电动机、皮带轮、减速器、开式齿轮、搅拌筒搅拌装置、供水装置组成。

电动机通过皮带带动二级齿轮减速器，减速器端通过对开式齿轮分别带动二根水平配置的搅拌轴反向

等速回转，使搅拌臂及搅拌叶片转动。从而达到搅拌效果。

技术参数

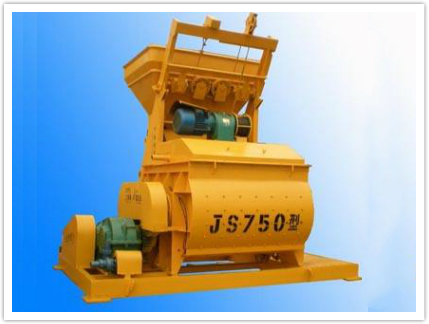

型号		JS500	JS750	JS1000	JS1500	JS2000
出料容料L		500	750	1000	1500	2000
进料容料L		800	1200	1600	2400	3200
生产率m3/h		≥25	≥37.5	≥50	≥75	≥100
骨料最大粒径（卵石/碎石）㎜		80/60	80/60	80/60	80/60	80/60
搅拌叶片	转速r/min	35	31	25.5	25.5	23
搅拌叶片	数量	2×7	2×7	2×7	2×8	2×9
搅拌电机	型号	Y180M-4	Y200L-4	Y225S-4	Y225M-4	Y280S-4
搅拌电机	功率kw	18.5	30	37	45	75
卷扬电机	型号	YEZ132S-4-B5	YEZ132M-4-B5	YEZ160S-4	YEZ180L-4	YEJ180S-4
卷扬电机	功率kw	5.5	7.5	15	18.5	22
水泵电机	型号	50DWB20-8A	60DWB35-5	KQW65-100Ⅰ	KQW65-100Ⅰ	CK65-20L
水泵电机	功率kw	0.75	1.1	3	3	4
料斗提升速度m/min		18	18	21.9	23	26.8
外型尺寸㎜（长×宽×高）	运输状态	3050×2300×2680	3650×2600×2890	4640×2250×2250	5058×2250×2440	5860×2250×2735
外型尺寸㎜（长×宽×高）	工作状态	4461×3050×5225	4951×3650×6225	4640×2250×2250	9645×3436×9700	10720×3870×10726
整机重量t		4	5.5	8.7	11.1	15
卸料高度㎜		1500	1600	2700/3800	3800	3800

型号		JDC350	JDC500
公称容量L		350	500
额定进料容量L		560	800
骨料最大粒径（卵石/碎石）㎜		80/60	80/60
搅拌时间s		30	30
工作循环次数次/h		50	70
理论生产率m3/h		17.5	25-30
搅拌轴转速		27.6	27.
料斗平均提升速度		19	19
电动机	搅拌电机型号	Y160L-4B5	Y160L-4B5
	功率kw	15	18.5
	卷扬制动电机型号	YEJ112M-4	YEJ112M-4
	功率kw	4.5	5.5
	微型水泵型号	50DW18-8A	50DW18-8A
	功率kw	0.75	0.75
流量m3/h		18	18
出料电机		Y100L2-4	Y100L2-4
功率kw		3	3
供水方式		时间继电器	时间继电器
整机重量kg		3700	4000
外型尺寸㎜		2400×2650×3200	2800×2800×3300
